栃沢ダムの概要


  •  氷玉川は、ダムサイト南方4kmの六石山(1,018m)に源を発し、急峻な山地を流下する。この間多数の支渓を合せてダムサイトに至り、更に下流2km付近で会津盆地に入る。この流路延長8kmの小河川である。
  •  ダムサイトの地形は、左右両岸は非対象の逆台地を、形成している。左岸山腹は、ゆるやかな斜面をなし、その勾配はほぼ1/5であり、段丘面は、4段に形成されている。右岸では急傾斜でその勾配はほぼ1/1.0であり、ガイスイの堆積が見られ、ダムサイトにおけるEL380mでのスパンは370mである。
  •  ダムサイト付近の地質は、流紋岩、緑色凝灰岩及び流紋岩はかなり風化が進んで、全体に厚い風化粘土化帯を形成しており、河床部における厚さは約11mで、新鮮堅硬な岩盤に地表よりおおむね15m前後に存在する。
  •  栃沢ダム(鶴沼川防災ダム)の概要書は、ダウンロードサイト
  •  栃沢ダムのダムカード情報は、ダムカードサイト


栃沢ダムの諸元

一般 河川名 1級河川 阿賀野川水系氷玉川
ダムの目的 農地防災(一部かんがい利用)(第1類)
位置  福島県大沼郡会津美里町氷玉
基礎地盤  石英粗面岩
ダム形式  中心コアアースダム
ダムの高さ  23.7m
ダムの長さ  150m
堤長幅  7m
ダム天端標高  EL 371.00m
堤体積 126,913m3
内法  1:2.0〜1:3.0
外法 1:2.0〜1:2.5
貯水池           かんがい面積  52ha
流域面積  直接流域 4.45km2
満水面積  0.0476km2
総貯水量  376,000m3
有効貯水量  297,250m3
計画堆砂量  78,750m3(176.97m3/km2/年)
設計洪水位  EL 367.88m
常時満水位  EL 366.70m(クレスト高)
最低水位  EL 356.80m
設計洪水量  54.0m3/s
洪水量 5.0m3/s
計画洪水量  45m3/s
調整流量  32.12m3/s
余水吐 形式 溢流長 横溢流側溝
越流堰長  21.0m
ゲート  非調節型(ゲートレス)
調節設備 型式(取水口)   斜樋式鋼製スルースゲート
放水口 主調節孔 1.05m×1.05m 1門(最大放流量 12.88m3/s)
副調節孔 1.15m×1.15m 1門
土砂吐孔 0.80m×0.80m 1門
製作  椛蛹エ鉄工所
堤体内その他施設  放流隧道  馬蹄形トンネル型
放水路及び減勢工173.50m
ダム観測設備    ダムコン  水象、気象観測
堤体監視設備  堤体観測(漏水)、地震計
ダム観測設備製作  明星電気
管理所建屋  建物形式  鉄筋コンクリート造 1階建
附帯設備   ダム上流  栃沢測水所(河川水位)
栃沢送信所(雨量)
ダム下流  警報局(旧会津美里役場庁舎本郷庁舎)
かんがい期間  5/17〜6/20 用水補給量:用水補給量:0.096m3/s(297,250m3) (※案)
洪水期 7/1〜10/31 洪水調節量:297,250m3
事業費  437,950,000円
完成年 昭和45年(建設期間:昭和39年〜昭和45年)
ダム本体工事  佐藤工業
連絡先  〒969-6143
福島県大沼郡会津美里町氷玉字横林西山甲2822
福島県栃沢ダム管理事務所
TEL 0242-56-4023(非常駐)
管理者  福島県(福島県会津農林事務所)
その他  外部サイト
  福島県農地計画課HP(鶴沼川防災ダム)
  一般財団法人日本ダム協会HP(栃沢ダム)

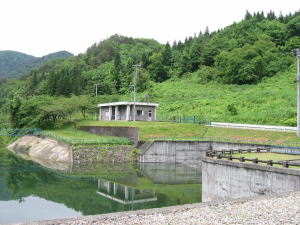

栃沢ダムの施設写真

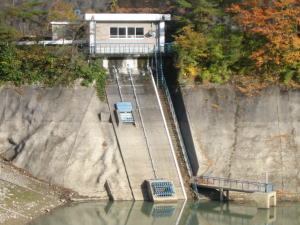

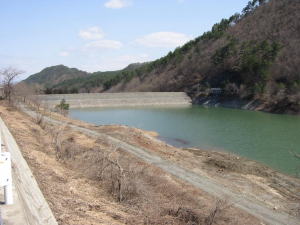

ダム上流部

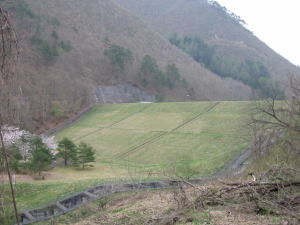

ダム下流部

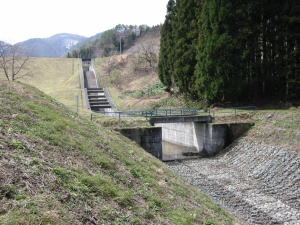

余水吐(減勢工)

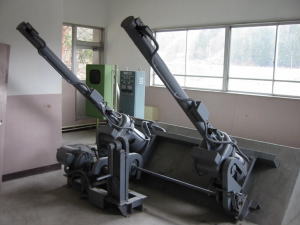

取水ゲート

取水ゲート操作盤

管理事務所


栃沢ダム図面

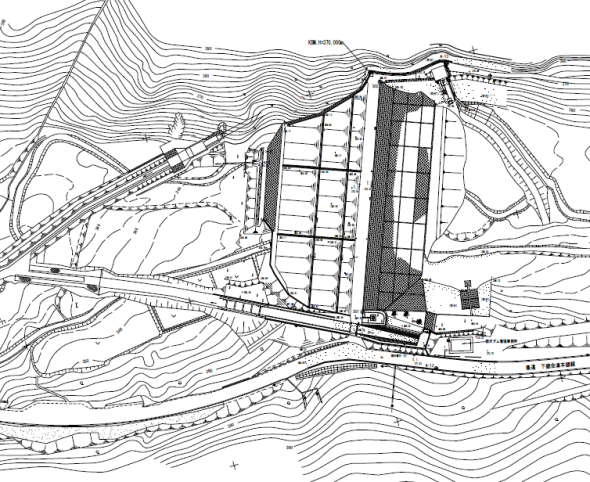

  • ○ 一般平面図

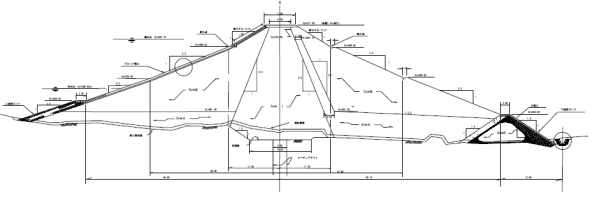

  • ○ 堤体断面図

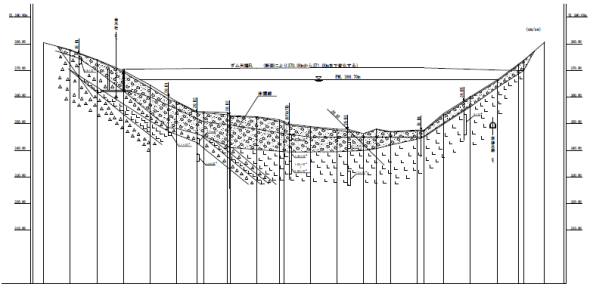

  • ○ 縦断面図


栃沢ダムへ注ぐ清水

 栃沢ダムの上流、氷玉川へ注ぐ清水がある。その清水は、山々に囲まれた栃沢部落のすぐ上の沢に流れ込んでいます。この清水をおとちざわの水といいます。

 このきれいな水が氷玉川に注がれ、下流の必要な地域へ使われています。

 おとちざわの水の場所は、県道131号会津美里町氷玉字栃沢地内(栃沢ダムより1.4km上流)にあります。


 なお、この情報は「あいLOVE会津」のHPの『会津名水紀行』に掲載してありますのでそちらもご覧ください。
